Guia de Provisionamento Orange Pi R2S¶

Configuracao Passo a Passo do Dispositivo¶

Este guia acompanha voce em todo o processo de configuracao de um dispositivo Orange Pi R2S para EmiliaVision. O processo leva aproximadamente 20 minutos no total.

Publico-alvo: Tecnicos de campo e operadores responsaveis pela instalacao de dispositivos em restaurantes. Nao e necessario conhecimento de terminal ou programacao.

Resumo¶

Pre-requisitos¶

Antes de comecar, certifique-se de ter:

• Orange Pi R2S (novo ou com configuracao de fabrica restaurada)
• Pendrive USB (minimo 4GB — todos os dados serao apagados)
• Cabo Ethernet conectado a um roteador com acesso a internet
• Adaptador de energia USB-C (minimo 5V / 3A)
• Computador (Windows, macOS ou Linux) para gravar o USB
• Arquivo de imagem: orangepi-provision-exp-YYYY-MM-DD.img.xz

Passo 1: Baixar e Instalar o Balena Etcher¶

Balena Etcher e uma ferramenta gratuita usada para gravar a imagem de provisionamento em um pendrive USB. Funciona em Windows, macOS e Linux.

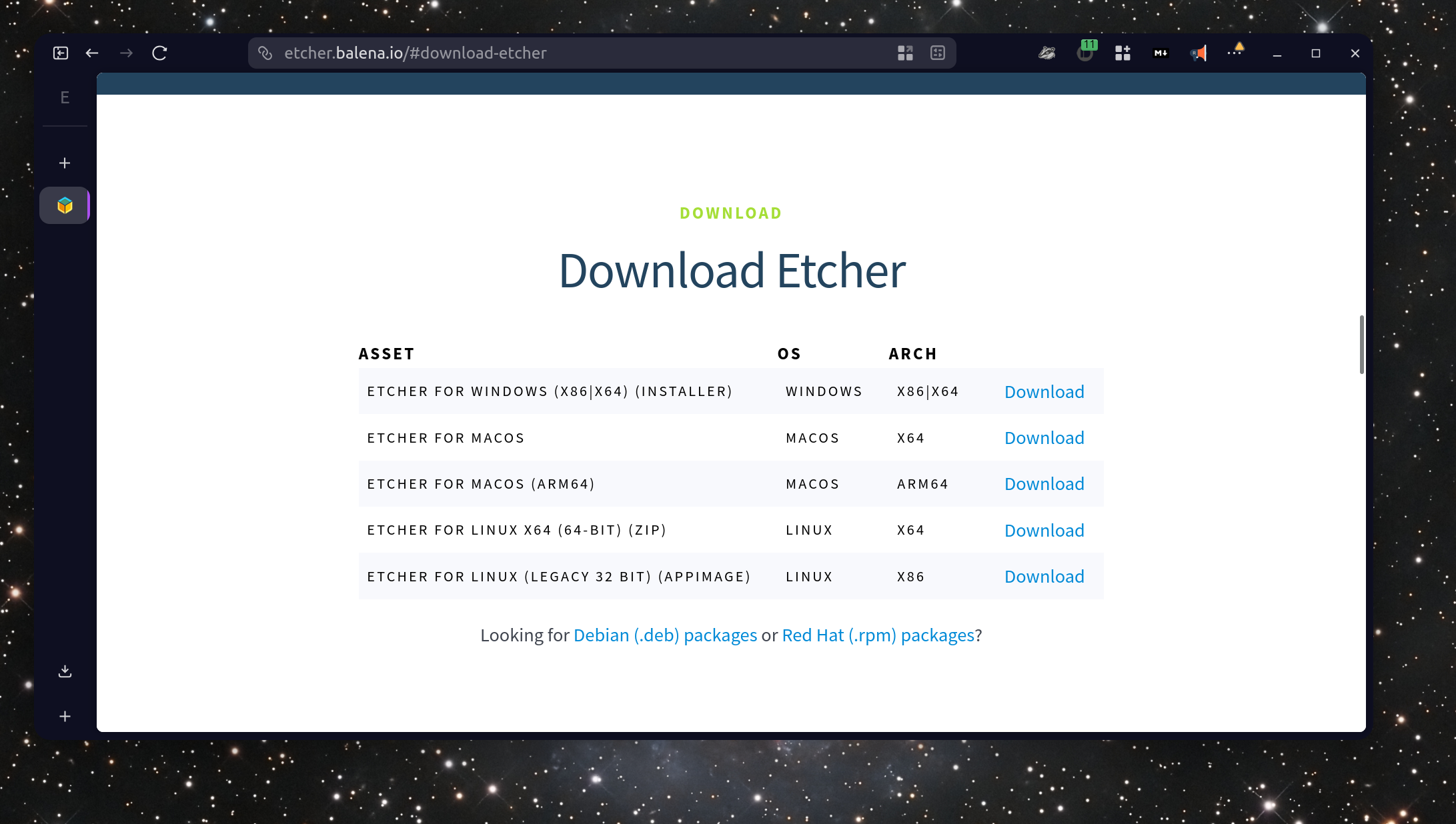

1. Acesse https://etcher.balena.io/
2. Baixe a versao para o seu sistema operacional (Windows, macOS ou Linux)
3. Instale o aplicativo

Passo 2: Gravar a Imagem de Provisionamento no USB¶

1. Insira o pendrive USB no seu computador
2. Abra o Balena Etcher

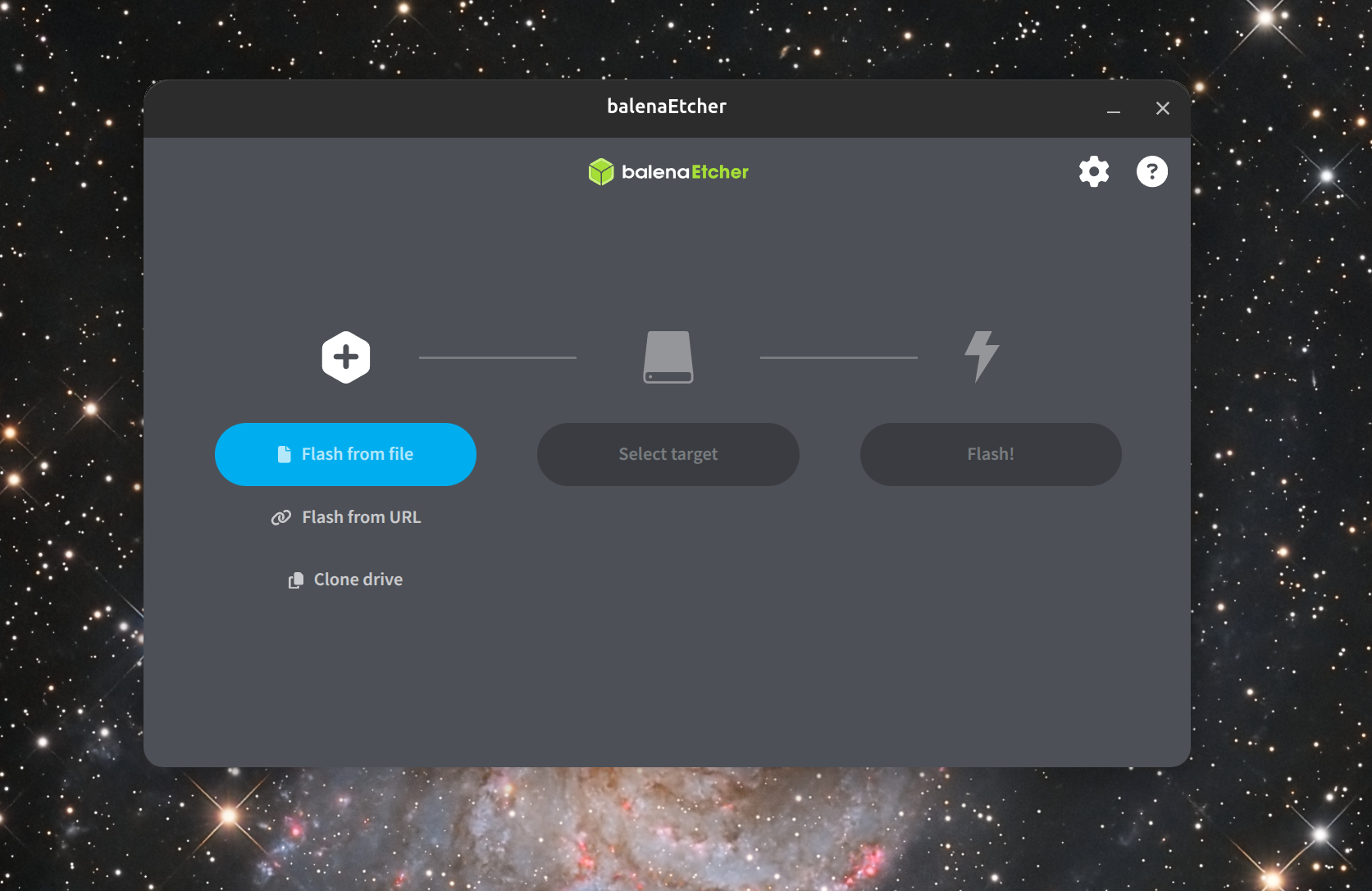

3. Clique em "Flash from file" (Gravar a partir de arquivo)

1. Selecione o arquivo de imagem (orangepi-provision-exp-YYYY-MM-DD.img.xz)

1. Clique em "Select target" (Selecionar destino) e escolha seu pendrive USB

1. Clique em "Flash!" para comecar a gravar a imagem

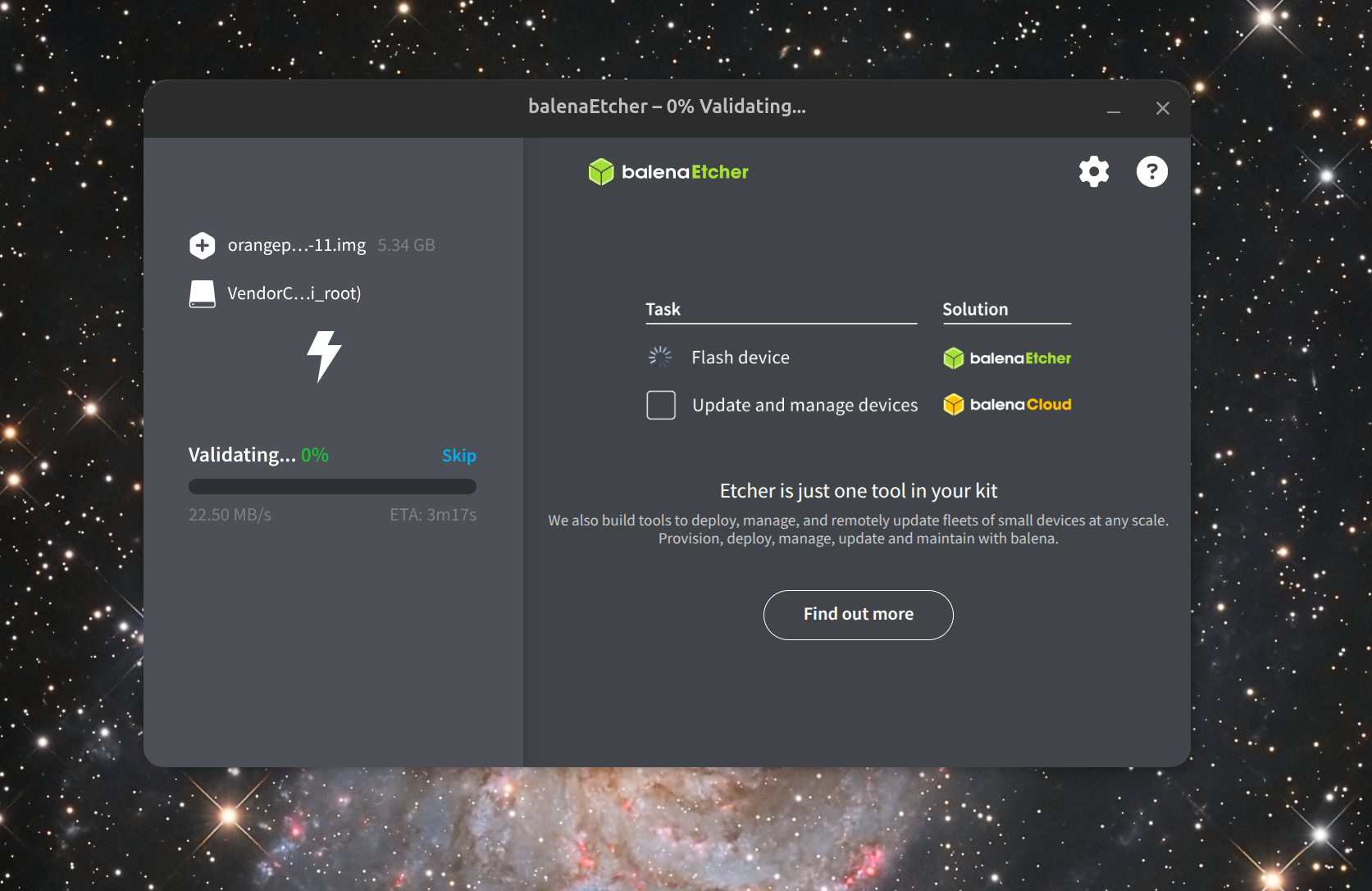

1. Aguarde a gravacao e validacao serem concluidas (aproximadamente 3-5 minutos)

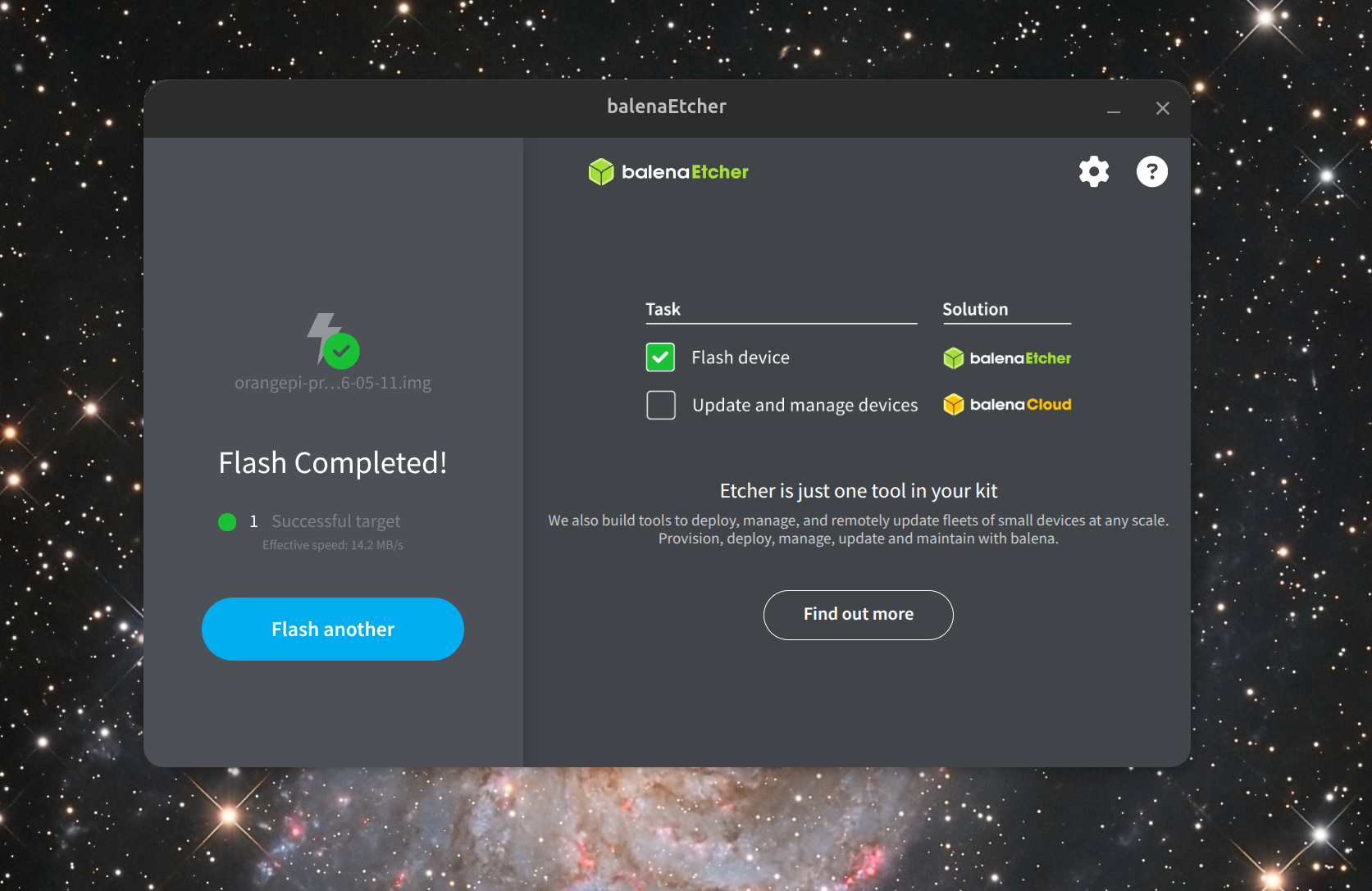

1. Quando terminar, voce vera a mensagem "Flash Completed!"

1. Feche o Balena Etcher e ejete com seguranca o pendrive USB do seu computador

Passo 3: Conectar o Orange Pi R2S¶

Agora e hora de configurar o hardware. Siga estas conexoes nesta ordem exata:

3.1: Inserir o pendrive USB¶

Insira o pendrive USB gravado na porta USB 3.0 azul do Orange Pi R2S.

3.2: Conectar o cabo Ethernet¶

Conecte um cabo Ethernet na porta Gigabit Ethernet (a porta mais proxima do conector de energia USB-C). A outra ponta deve ser conectada a um roteador ou switch com acesso a internet.

3.3: Conectar o cabo de energia¶

Conecte o adaptador de energia USB-C na porta USB-C do Orange Pi R2S. O dispositivo sera ligado automaticamente e comecara o processo de provisionamento.

Passo 4: Aguardar a Conclusao do Provisionamento¶

Uma vez ligado, o dispositivo executa o processo de provisionamento automaticamente. Nao desconecte nada durante este tempo. O processo completo leva aproximadamente 11 minutos.

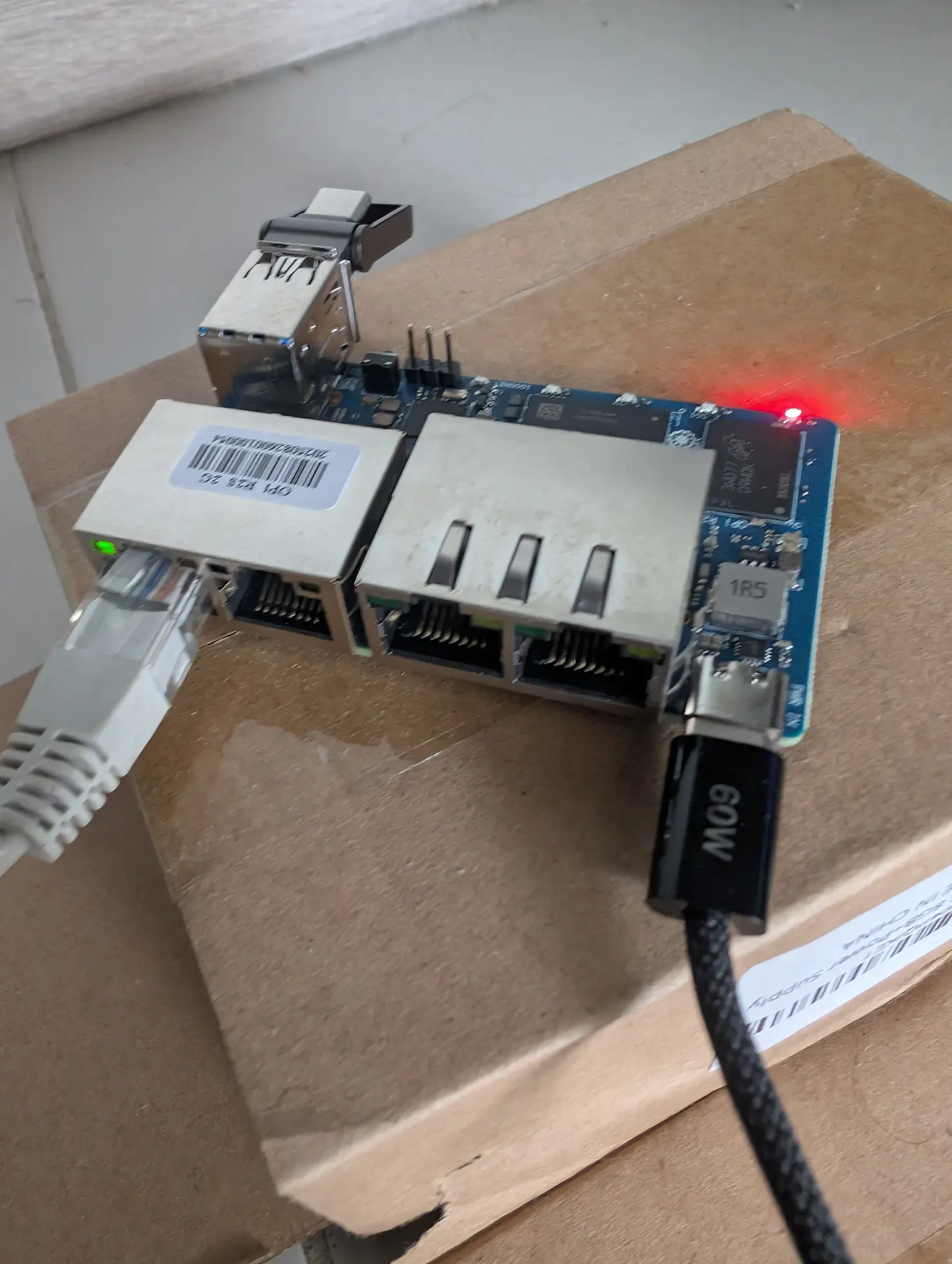

Fase 1: Inicializando (~4 min)¶

O dispositivo inicia a partir do pendrive USB. Voce vera:

• LED vermelho (energia) — fixo
• 1 LED verde na porta Ethernet — enlace de rede ativo

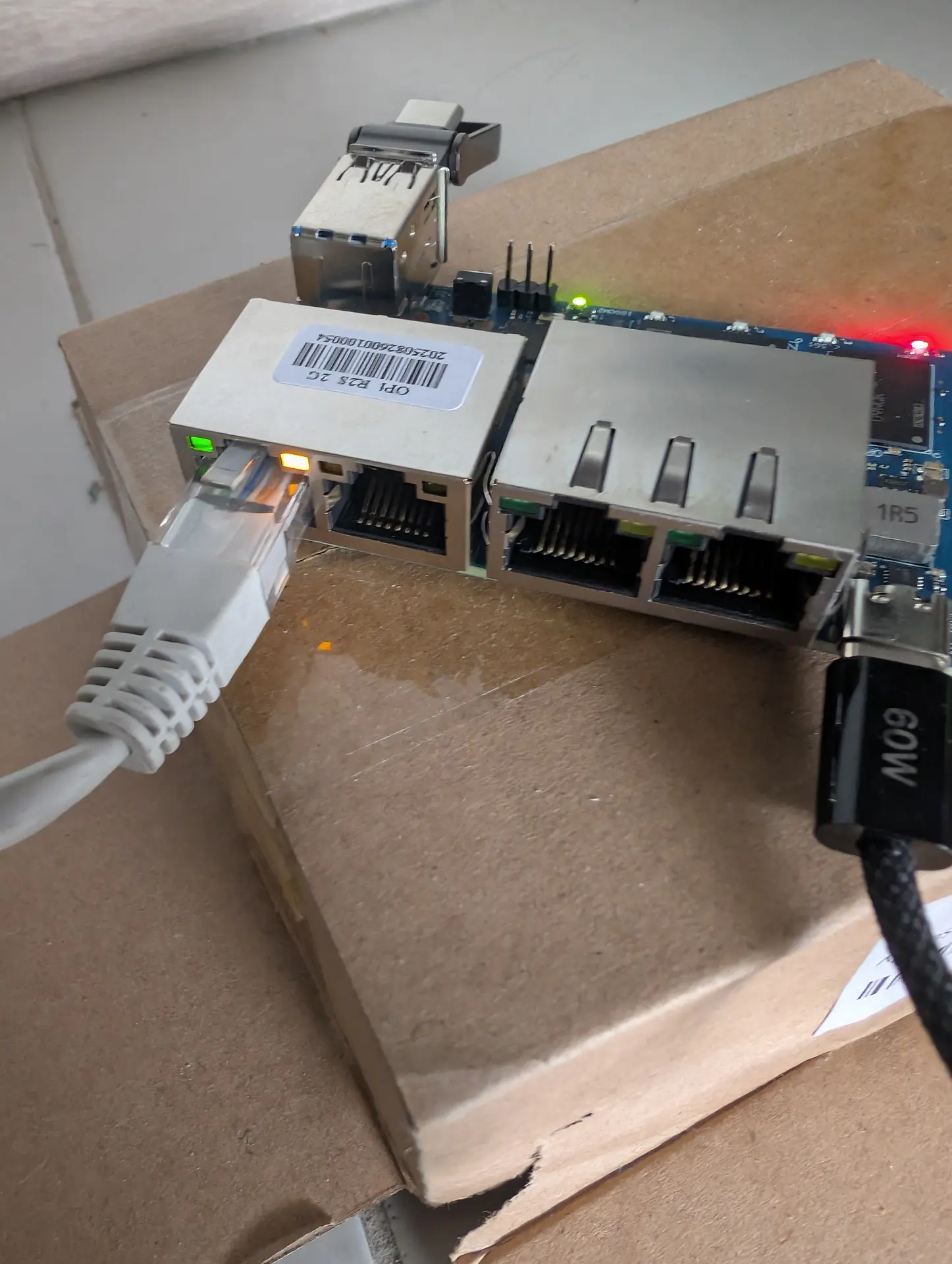

Fase 2: Gravando eMMC + Provisionamento (~3 min)¶

O dispositivo esta gravando a imagem do sistema operacional no armazenamento interno e se configurando. Voce vera:

• LED vermelho (energia) — fixo
• LED verde na placa — atividade de armazenamento
• 2 LEDs de Ethernet (verde + ambar) — trafego de rede

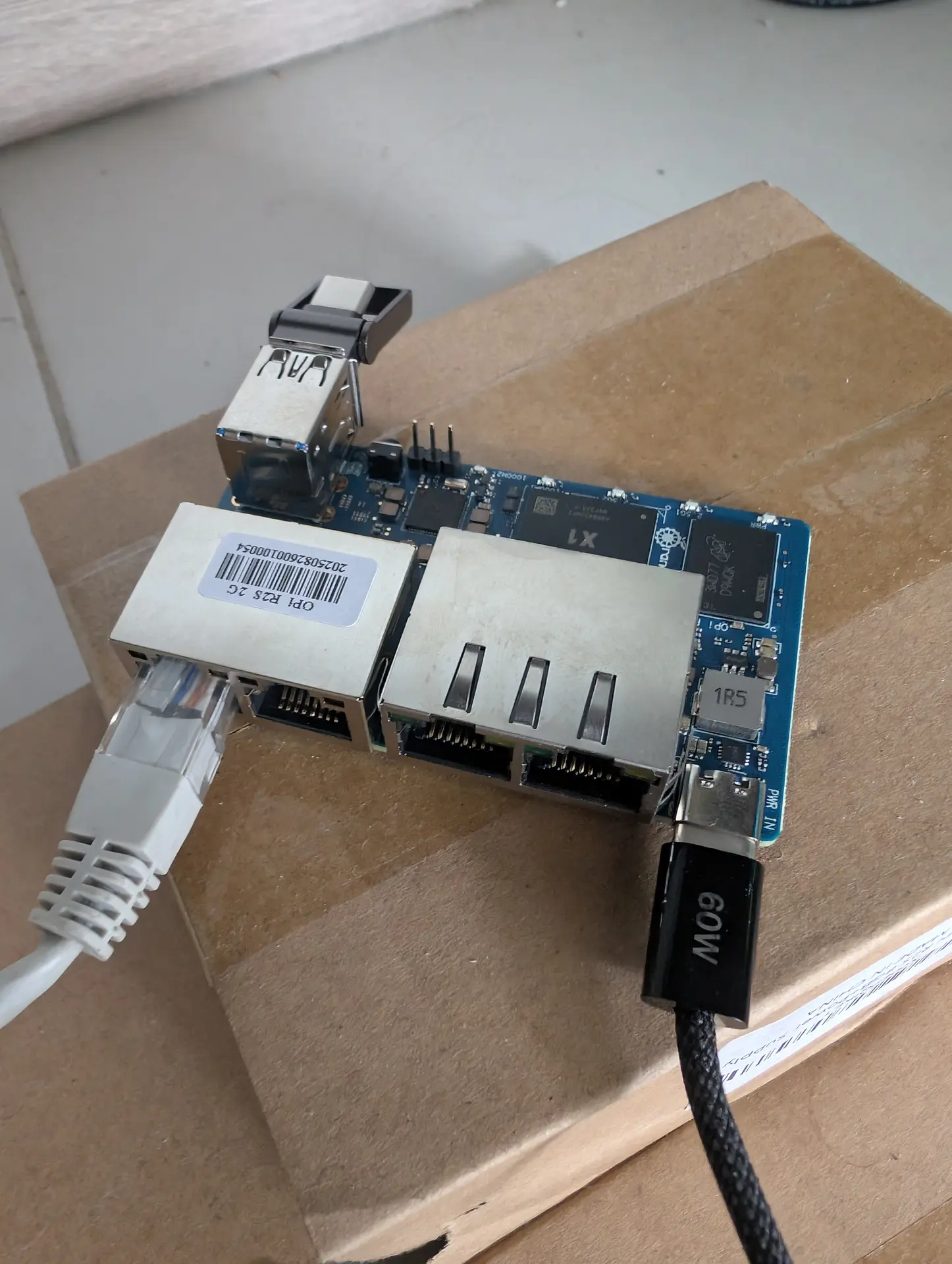

Fase 3: Pronto — O Dispositivo Desliga (~4 min)¶

Quando o provisionamento e concluido, o dispositivo desliga automaticamente. Todos os LEDs apagam.

Passo 5: Remover USB e Reconectar Energia¶

Quando o dispositivo desligar (todos os LEDs apagados):

1. Remova o pendrive USB do Orange Pi R2S
2. Reconecte a energia (desconecte e reconecte o cabo USB-C)

O dispositivo agora vai iniciar a partir do armazenamento interno (eMMC) com a configuracao da EmiliaVision.

Passo 6: Verificar o Dispositivo¶

Apos reconectar a energia, o dispositivo vai:

1. Iniciar a partir do armazenamento interno (~1 minuto)
2. Conectar-se a internet via Ethernet
3. Registrar-se na rede EmiliaVision (~2 minutos)

A equipe EmiliaVision pode verificar se o dispositivo apareceu no console de administracao. Se voce precisar confirmar, entre em contato com a equipe em [email protected] informando:

• Localizacao: O nome e endereco do restaurante onde o dispositivo foi instalado
• Horario: Quando voce concluiu o provisionamento

Provisionamento de Multiplos Dispositivos¶

O mesmo pendrive USB pode ser usado para provisionar multiplos dispositivos Orange Pi R2S, um de cada vez. Cada dispositivo recebe uma identidade unica baseada no seu endereco de hardware.

Para provisionar outro dispositivo:

1. Insira o mesmo USB no proximo Orange Pi R2S
2. Conecte Ethernet e energia
3. Aguarde o desligamento automatico (~8 min)
4. Remova o USB, reconecte a energia
5. Repita

Solucao de Problemas¶

O dispositivo nao desliga apos 20 minutos¶

O dispositivo desliga imediatamente (menos de 1 minuto)¶

O dispositivo inicia mas nao aparece no console de administracao¶

Diagrama de Conexao¶

                    ┌──────────────┐
                    │   Internet   │
                    └──────┬───────┘
                           │
                    ┌──────┴───────┐
                    │   Roteador   │
                    └──────┬───────┘
                           │ Ethernet
                    ┌──────┴───────┐
  Pendrive USB ────►│ Orange Pi R2S│◄─────── USB-C 5V/3A
  (porta azul)      │              │         (energia)
                    └──────────────┘

Para suporte tecnico, entre em contato com a equipe EmiliaVision em [email protected].
